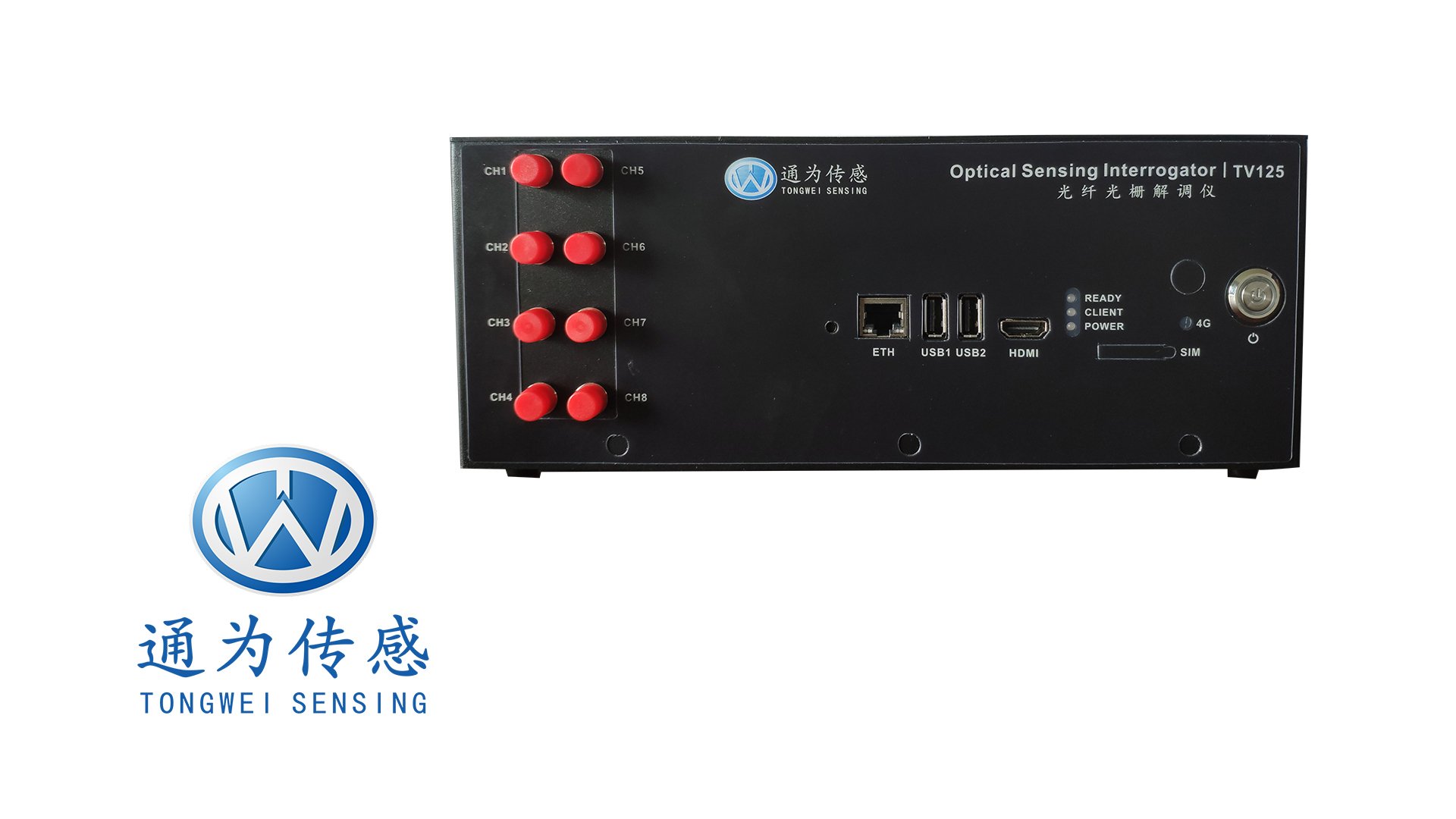

TV125︱高精度光纤光栅解调仪
高精度光纤光栅传感解调仪︱TV125
光纤光栅传感解调仪TV125内置可调FP腔滤波器和扫描光源。可测量使用FBG、FP腔光栅、长周期光栅、啁啾光栅等。可测量光栅峰值波长,谷值波长及全光谱,数据具有远程4G数据传输功能,可实现远程监控。
TV125光纤光栅解调仪是为测量低速变化,像应变、温度和压力等参数而设计的。2Hz的扫描频率允许同时在一根光纤上连接40个FBG传感器。同时,TV125具有4、8、16个通道三种可供选择。TV125是采用光纤法-珀滤波器的技术,非常适合长期监测使用。
应用
▪ 电力使用的高压开关柜等温度测量
▪ 作为OEM应用于客户系统中
▪ 油田管道的温度测量
▪ 可测量应变、温度、压力等
特点
▪ 四个通道(或8、16通道),扫描激光光源
▪ 全部传感器的扫描频率是2Hz
▪ 以太网接口和4G接口使数据通信便捷,便于远程控制
▪ 内置绝对波长参考,不需要外部波长校准
主要参数:
产品型号 |
TV125 |
|
技术参数 |
技术指标 |
|
通道 |
4(8/16 可选) |
|
波长范围 |
80nm(1510nm~1590nm)或可选 100nm(1500~1600nm) |
|
波长分辨率 |
0.1pm |
|
波长重复性 |
≤2pm |
|
扫描频率 |
0.5 ~ 2Hz |
|
动态范围 |
50dB |
|
通道光谱 |
带全光谱功能 |
|
可串联 FBG 波长间隔 |
0.5nm |
|
光纤接口 |
FC/APC |
|
通信接口 |
Ethernet |
Ethernet/4G |
工作温度 |
0℃~50℃ |
|
供电电源 |
直流 12V 或 交流 100~240V/50-60Hz |
|
尺寸和重量 |
便携式 285×167×110mm 5kg |
机架式 440×44×350mm 4.5kg |
